Referenz: SKV Verteilersysteme GmbH
Das waren unsere Herausforderungen
- Neue Lagerhalle (Zubau) soll temperiert werden
- Im Obergeschoss der bestehenden Firma entstehen neue Büros die Wohlfühl-Klima für Winter und Sommer benötigen
- Halle mit 250 m² und einer Höhe von 7 m
- Büros 125 m² werden mit Holzständer-Bauweise mit OSB-Platten erstellt
Unsere Lösung:
Da für die Büros besonderes angenehmes und vor allem ganzjährig Wohlfühl-Klima gewünscht ist, werden alle relevanten Flächen temperierfähig gemacht:

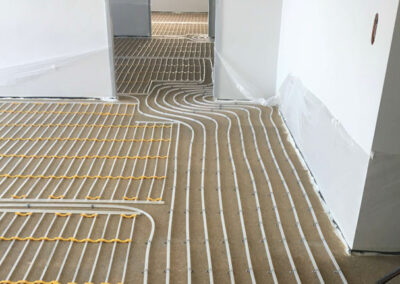

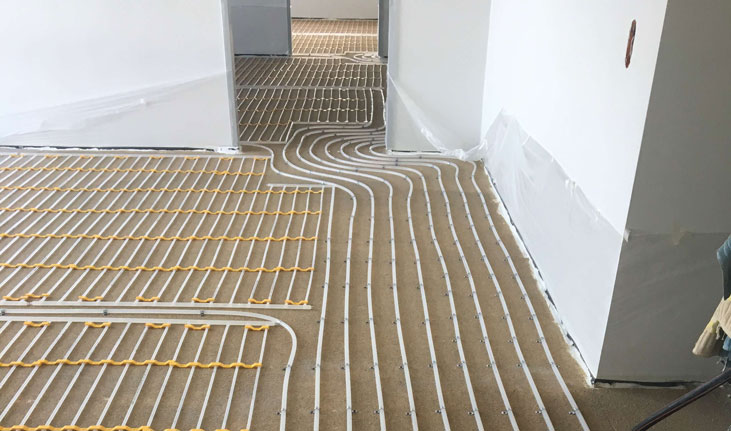

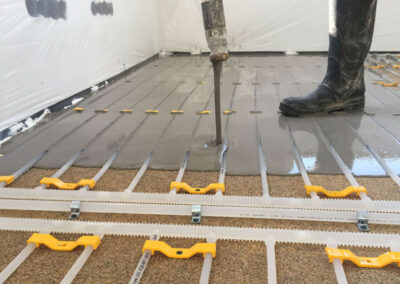

- 125 m² Boden, egger Register auf OSB-Holzboden, darauf 20 mm Ausgleichsmasse, darauf 2 mm Vinylboden, Gesamtaufbau also 22 mm

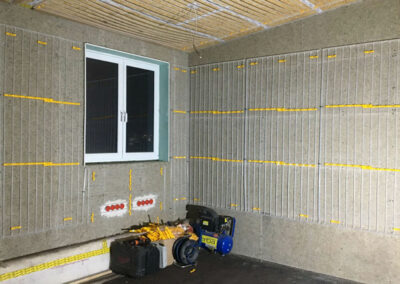

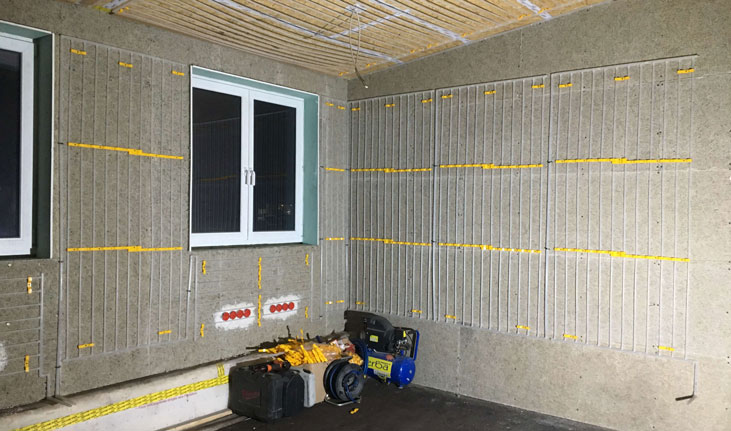

- 80 m² Wände, egger Register auf Heraklitplatten als Putzträger und darauf 30 mm Lehmputz
- 20 m² Decke, egger Register auf OSB-Platten, 20 mm Weichfaserstreifen 45° geschnitten zwischen die egger Register
Der entstandene V-mäßige Zwischenraum wird mit Lehm ausgespachtelt und anschließend auch die gesamte Decke mit 5 mm Lehm gespachtelt. Da im Sommer das Wasser für die Temperierungsflächen im Büro gekühlt werden muss, wird unter der neuen Lager-Halle (ca. 70 cm) eine Lage egger Register verlegt, um dort das Wasser vom Erdreich kühlen zu lassen (gratis).
Da die Halle nur als Lager dient und die Mitarbeiter wenig Aufenthaltszeit dort haben, wird als relevanten Fläche die gesamte Bodenfläche auf die korrekte Temperatur gebracht.
Direkt auf dem verdichteten Schotterboden werden die egger Register montiert, Eisenmatten darüber gelegt (untere und obere Bewährung) und mit 20 cm Beton auf betoniert.
2 Verteiler versorgen die 20 Kreise der Büro-Temperierungskreise:
- Mit einer VL-Temperatur von ca. 24 °C im Winter und wird bereitgestellt von einem neu installierten Wärmetauscher. Dieser wird von der bestehenden alten Ölheizung versorgt.
- Mit ca. 20 °C im Sommer, die von den egger Register im Boden unter der neuen Lagerhalle bereitgestellt werden.
Das Ergebnis:
Alle relevanten Flächen im Büro, wo sich die Mitarbeiter aufhalten (Boden, Wand, Decke) sind so temperiert, dass die Mitarbeiter mit diesen Flächen in thermischer Balance sind und so weder zu kalt noch zu warm verspüren.
Das Lager ist durch die temperierte Bodenfläche (ca. 20 °C) sehr angenehm, auch die Lagerware hat diese Temperatur.
